（编号：2026BFFWZ50064）

投标人疑问答复

1、每台油浸式隔离变压器一次测采用△连接，二次测采用Y/△连接，油浸隔离变压器的 两组副边额定电压为10kv还是35kv？从《图4-1 PNBI高压电源系统结构示意图》看干变的一次测电压为35kv；从《表6-1技术参数表》两组副边额定电压为10kv，相矛盾。

答：油变副边额定电压10kV。

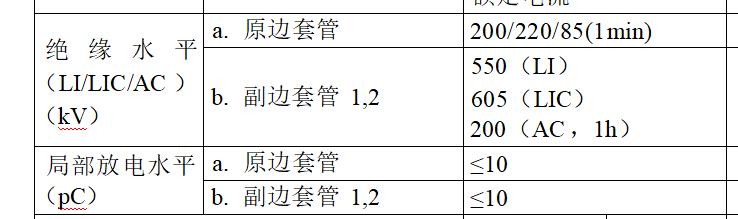

2、从《表6- 1技术参数表》两组副边雷电冲击电压550kv，工频要求200kv；实际在使用过程中没有必要，是否可以按照35kv的电压等级的绝缘要求设计？

答：变压器副边的绝缘等级按照技术规范书中的耐压测试要求实行，不但要求工频长时耐压，还需要直流长时耐压。

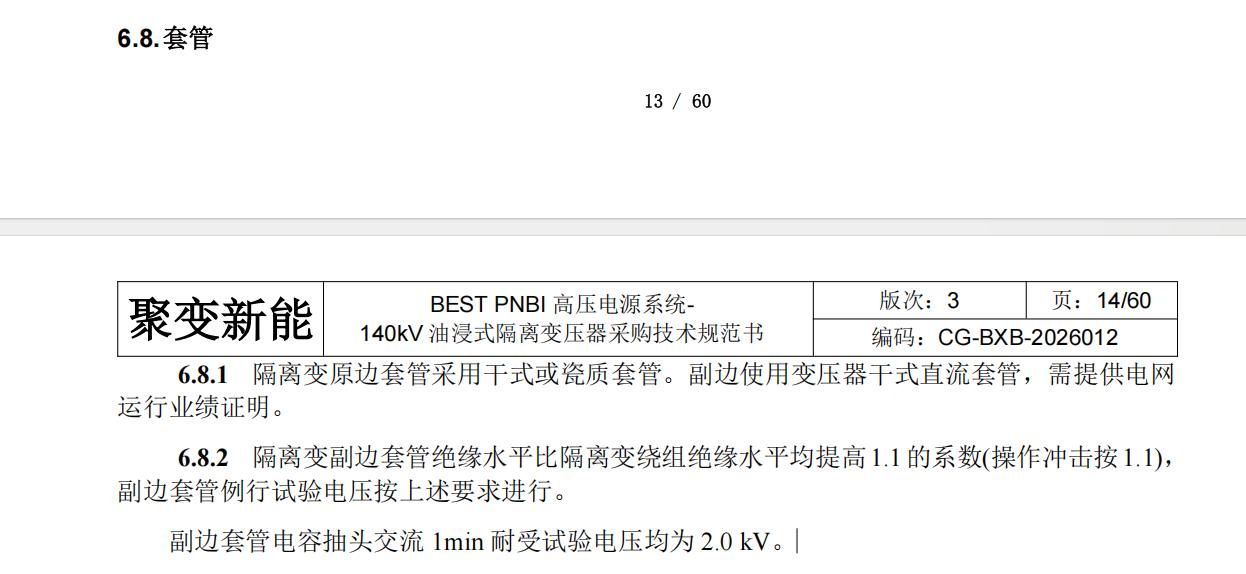

3、“6.8.1隔离变原边套管采用干式或瓷质套管。副边使用变压器干式直流套管，需提供电网运行业绩证明。”这里面副边应该使用交流套管，为什么使用直流套管？套管的绝缘水平是145等级，是有什么特殊使用工况？

答：这个是电源系统的运行状况决定的，必须按照技术规范书中要求执行。

4、还有就是此隔离变是移相变吗？对于损耗值多少没有要求，是否需要考虑整流设备的谐波和直流分量。有参考数据吗？

答：一套电源中的2台油变的副边分别移相正负7.5°，实现24脉波整流，不需要考虑整流设备的谐波和直流分量。损耗值要求按照国家相关标准执行。

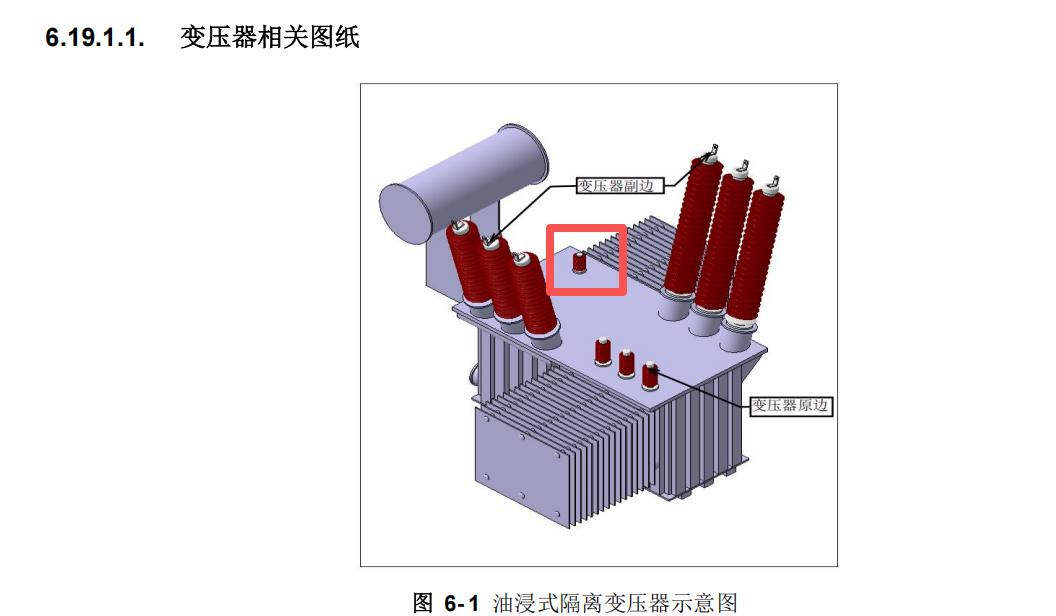

5、技术规范书中6.19.1.1图6-1油浸式隔离变压器示意图中多了一个套管，原边是D接，不应该引出中性点套管。

答：此为变压器示意图，仅供参考，原边无中性点不需要引出。

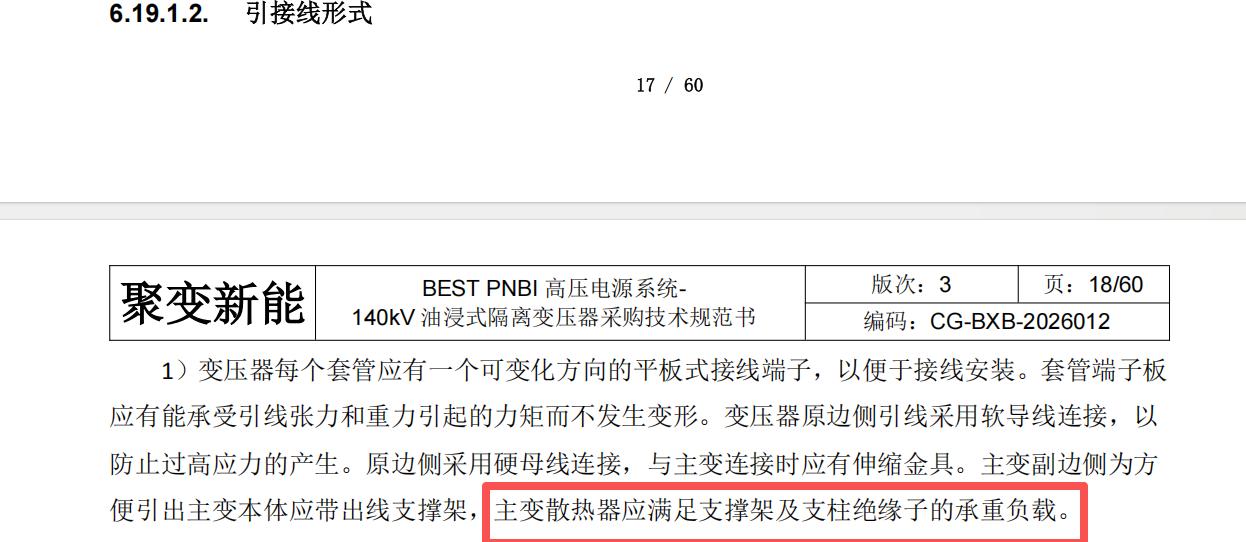

6、技术规范书中6.19.1.2 引接线形式，最后一句内容主变散热器与前段提到的套管不对应。

答：根据示意图所示，原边三相交流进线从散热器上面经过，原边绕组需要准备电缆固定支架，变压器结构最终以厂家设计图纸为准，油浸变压器示意图仅供参考。

7、技术规范书中规格型号为SSG-YX-5600/35，型号中的G是代表干式？与项目名称写的油浸式隔离变压器不对应。

答：此变压器型号是根据国标查询，临时定的型号，具体以最终厂家型号为准。

8、请确认该项目副边中性点是否引出。

答：副边中性点不引出。

9、技术规范书中6.8.2，套管绝缘水平是否只有操作冲击按线端的1.1倍，其他的按技术参数表里的考核？

答：是的，除了表格中的绝缘参数，其他按照国标执行。

10、技术规范书中线端未给操作冲击的具体数值，是否按国标要求响应？

答：操作冲击按照国标执行。

注：此补疑视同招标文件的组成部分，与招标文件具有同等法律效力。
